Bonjour,

Cette nouvelle version bêta est disponible.

J'ai également ajouté l'option "Dans/Coupé" à l'outil Lasso.

Voilà.

Bonjour, Merci pour cette nouvelle fonction très utile et bien pensée pour les extrémités de murs. Je me suis dit que ce serait un bon moyen pour tracer des rectangles en biais si on ne connais pas l'angle (par exemple un rectangle aligné sur une ligne quelconque) Ca marche mais pas moyen de modifier ce rectangle en longueur, largeur ou rotation avec la souris (si on ne connais pas l'angle). De même pour un mur, difficile a modifier sans perdre le parallélisme.
Enfin merci pour cette belle application .

Bonjour,

Merci pour vos commentaires.

Je ne suis pas certain de bien comprendre ce que vous voulez faire.

Pour conserver le parallélisme, il doit être possible d'utiliser la fonction de déplacer les points avec la flèche de sélection ou le lasso et la touche alt ou option.

Cordialement.

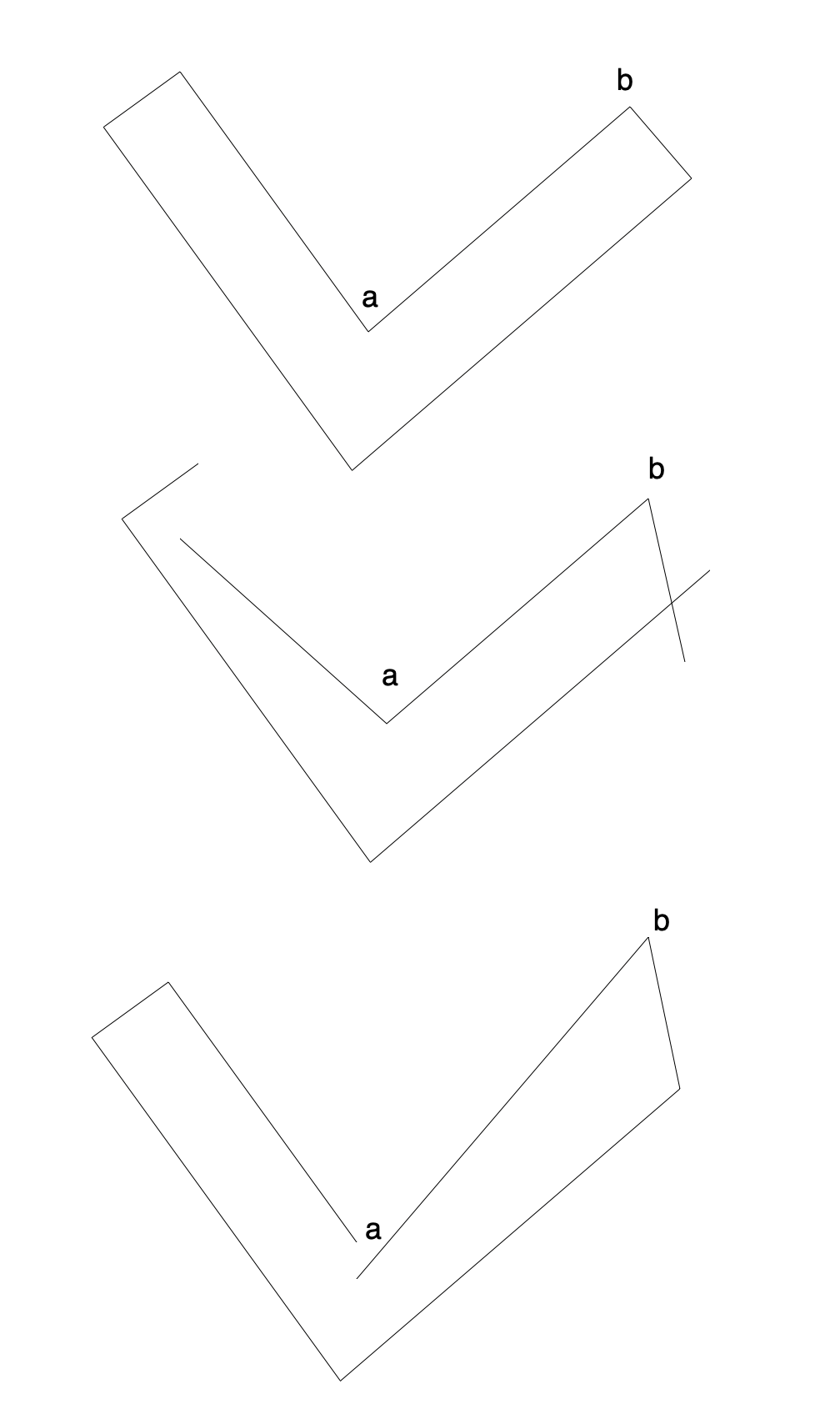

Bonjour, Voici quelques essais: 1er tracé : dessin d'origine
2eme tracé : déplacement des points a et b.
3éme tracé en transformant la figure en polygone et déplacement des points a et b.
Cordialement.

Bonjour,

La commande "Déplacer les points" est faite pour cela.
Vous sélectionnez les points à déplacer avec le rectangle de sélection ou le lasso ET en ayant la touche alt (ou option) appuyée à la fin de la sélection.
Le rectangle ou le polygone de sélection reste affiché à l'écran et un dialogue apparait pour entrer les valeurs de déplacement en x et en y.
Une petite vidéo en exemple :


Pour tracer un rectangle parallèlement à une ligne quelconque, il suffit de le tracer horizontalement et de modifier son angle à la valeur de celui de la ligne.
Pour cela, le plus simple est de copier la valeur de l'angle avec un clic droit (ou ctrl+clic) sur cette valeur dans la palette d'édition puis de la coller dans la valeur de l'angle du rectangle.
Attention à bien copier la valeur avec un clic droit et pas avec le menu "Copier" (ou cmd+c) car cela copie l'objet édité et pas la valeur désirée.
À nouveau une petite vidéo :


Cordialement.

Bonjour,

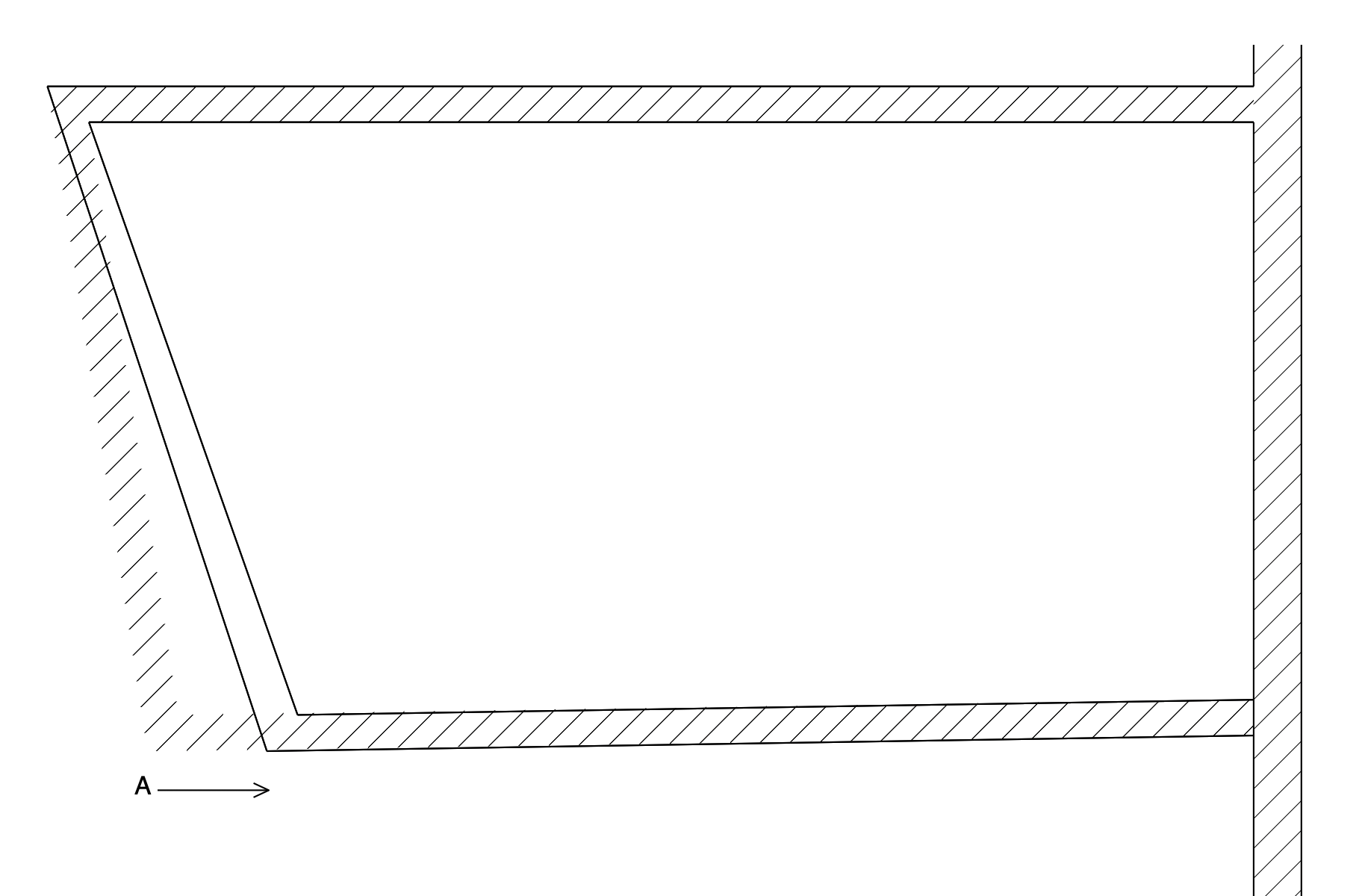

J'ai essayé la méthode de déplacement de points sur un plan sur lequel je travaille: En déplaçant le point A, le mur de gauche n'est plus parallèle et je viens de m'apercevoir que les hachures ne suivent pas.

Cordialement

Oui, il y a des cas où cela ne fonctionne pas et où il est nécessaire de retracer les parallèles et les hachures.

Cordialement.

Bonjour et merci de votre réponse, je commence à comprendre les arcanes du logiciel.
