La palette d'attributs :

C'est la palette qui vous permet de modifier les attributs, épaisseur, couleur, type de ligne, couleur du fond éventuel et de choisir et affecter des flèches aux extrémités des lignes et des arcs.
Elle se déploie automatiquement lorsqu'un outil de dessin est choisi ou lorsqu'un ou plusieurs objets sont sélectionnés.


La palette comporte une partie pour les attributs des lignes ou des traits des objets.
Et une pour le fond des objets.
La palette ne se déploie de cette façon que si un ou plusieurs objets sont sélectionnés ou bien si un outil de dessin est sélectionné.
Si un ou des objets sont sélectionnés, la palette affiche les attributs du dernier objet sélectionné.
Les changements éventuels d'attributs affecteront tous les objets sélectionnés.
Lorsque vous sélectionnez un outil de dessin, la palette conserve les attributs du dernier objet sélectionné et le nouvel objet sera créé avec ces attributs à moins que vous ne les changiez avant. Mais vous pouvez bien sûr les changer après.
Du haut en bas, vous avez un rectangle indiquant la couleur du trait (noir), un menu indiquant l'épaisseur du trait en pixel (0,25), le type de pointillé et sa boite à cocher d'activation, le type de flèche et ses boite à cocher d'activation puis un carré indiquant la couleur du fond (blanc) et sa boite à cocher d'activation.

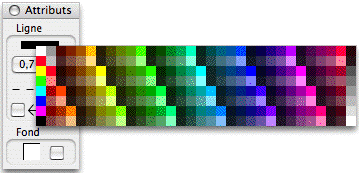

Pour modifier la couleur du trait, il suffit de cliquer sur le rectangle, ici noir, sous le mot "Ligne" pour afficher la palette de choix de couleur.
Parcourez la palette en gardant le bouton de la souris enfoncé et relachez le sur la couleur que vous désirez.
La couleur du rectangle est mise à jour en fonction de votre choix ainsi que les traits des éventuels objets sélectionnés.
Si la couleur des traits des objets sélectionnés ne change pas, c'est que la couleur du trait est imposé au niveau du calque. Voir la palette "Calques".

Vous disposez ensuite d'un menu local pour choisir l'épaisseur des traits.
Ce menu reprend les valeurs que vous pouvez modifier avec le menu "Edition => Epaisseur lignes..."
Le dernier item du menu provoque l'affichage d'un dialogue vous permettant d'entrer une auttre valeur d'épaisseur.

Le type de pointillé est à choisir grâce à un menu qui s'affiche en cliquant sur la ligne pointillé.
Ce menu reprend les pointillés définis avec le menu "Edition => Pointillés...".
L'item "Autre..." provoque l'affichage d'un dialogue vous permettant de définir un nouveau pointillée.
Puis vous devez cocher la boite à côté pour affecter ce pointillé aux objets sélectionnés ou à l'objet à créer.

Pour affecter des flèches aux lignes et aux arcs, cliquez sur le trait avec les 2 flèches pour afficher la palette de choix de flèches et sélectionnez celle que vous voulez.
La palette reprend les flèches définies avec le menu "Edition => Flèches...".
Puis cocher les boites, celle de gauche pour une flèche en début d'objet et celle de droite pour une flèche en fin d'objet.

Pour affecter un fond et une couleur de fond à un objet, cliquez sur le carré, ici blanc, sous le mot "Fond" pour afficher la palette de couleur et choisissez celle que vous voulez.
Puis cocher la boite à côté pour valider.
